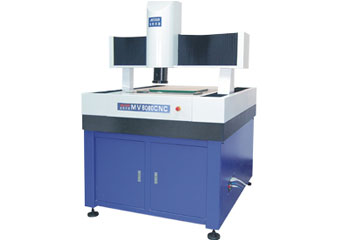

MV-6060CNC全自动影像测量仪

1、MV-6060CNC全自动影像测量仪仪器用途

该系列大行程全自动影像测量仪采用龙门式结构(桥架式)运行性能稳定，且机构稳定不变形。X、Y、Z三轴均采用伺服电机、全采用双重闭环运动控制、可保证电机在中、高速动动时的稳定性，和准确的定位功能，影像Z轴可自动对焦、配合自动变焦镜头，可实现自动变焦而不需倍率校正。

2、MV-6060CNC全自动影像测量仪规格参数

2.1 MV-6060CNC全自动影像测量仪影像系统

2.1.1 摄影机：日本原装彩色1/2″CCD摄像机
2.1.2 变焦物镜倍率：0.7~4.5X 或自动变焦镜头
2.1.3 视频总倍率：30X~190X
2.1.4 物方视场：10.6~1.6mm 表面光源与透射光源均用LED，48组可编程。

2.2.1 金属台面尺寸(mm)：760×640
2.2.2 玻璃台面尺寸(mm)：550×350
2.2.3 运动行程(mm)：500×300
2.2.4 Z轴升降行程：200mm
2.2.5 工作距离：92mm
2.2.6 X、Y、Z数显解析度：1um
2.2.7 X、Y座标示值误差：≤（3+L/200）um
