在电石的生产过程中，会产生大量的煤气即CO，排到空气中会造成严重的空气污染并且造成CO资源的浪费。因此在生产过程中要不断收集煤气，供给下游用户继续使用。以下介绍应用移通创联的MODBUS转PROFIBUS网关YT-PB-01将煤气柜与PLC连接的配制方法。
煤气柜这边主要是气柜测高仪，采用的是MODBUS通讯方式。帧格式如下：
1、发送命令
1）[设备地址] [命令号01] [起始寄存器地址高8位] [低8位] [读取的寄存器数高8位] [低8位] [CRC校验的高8位] [CRC校验的低8位]
2）[设备地址] [命令号03] [起始寄存器地址高8位] [低8位] [读取的寄存器数高8位] [低8位] [CRC校验的高8位] [CRC校验的低8位]
网关的配置过程如下
A． MODBUS转PROFIBUS网关YT-PB-010拨码开关设置：
⑴. 设置485工作方式为主站（on）
⑵. 设置PROFIBUS DP 从站地址
B. SQC气柜设置
⑴. 波特率（缺省：9600）
⑵. 数据位（缺省：8位）
⑶. 奇偶校验（缺省：无）
⑷. 485从站地址（缺省：1）
2. MODBUS转PROFIBUS网关在STEP 7中的配置说明
⑴. 首先将GSD文件PBMDMM.gsd导入到STEP 7 硬件组态库中，
见图2. 图3.（先关闭硬件组态文件，再导入gsd文件）
⑵. 打开组态文件，在DP网中插入YT-PB-01分站见图4.
⑶. 双击YT-PB-01，再General中设置DP地址，在Parameter Assignment中设置其它参数，见图5。（模板status：DI 0;control： DQ 0. 可变）
⑷. 插入 read 19 Words(4xxxx),双击并设置MODBUS 从站地址，见图6
⑸. 插入 read 19 bits(0xxxx),双击并设置MODBUS 从站地址，见图7

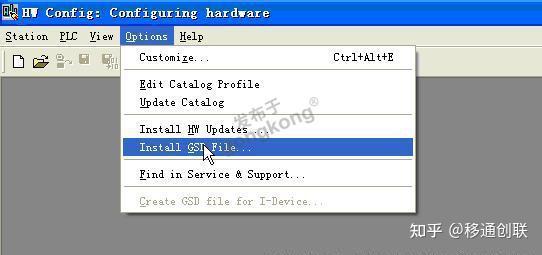

图2. 导入gsd文件步骤1

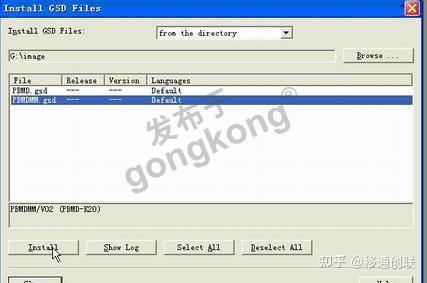

图3. 导入gsd文件步骤2

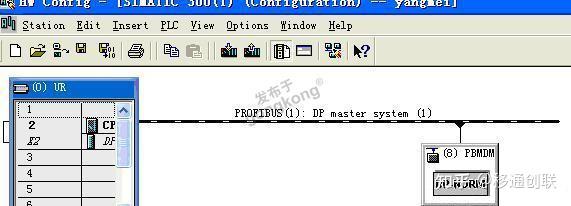

图4. DP插入YT-PB-01

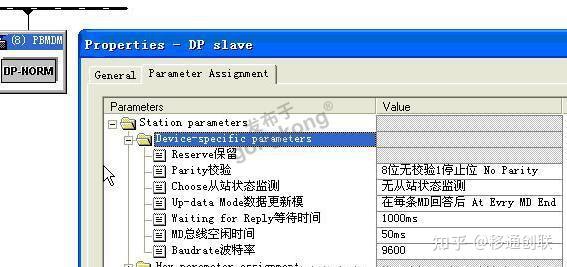

图5. 设置YT-PB-01参数

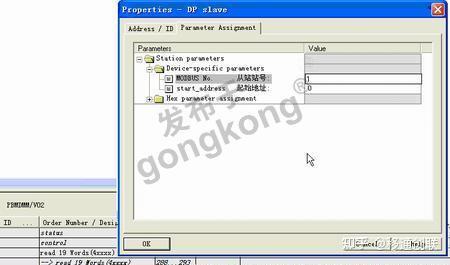

图6. 插入、设置19Words

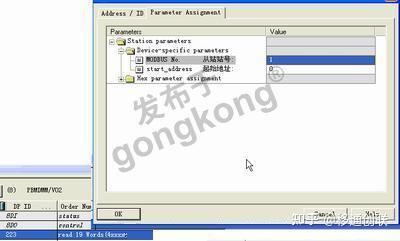

图7. 插入、设置32 bits
3. 启动MODBUS转PROFIBUS网关YT-PB-01
以上工作完成了，
