西门子S7-300/S7-400转以太网模块连接MCGS

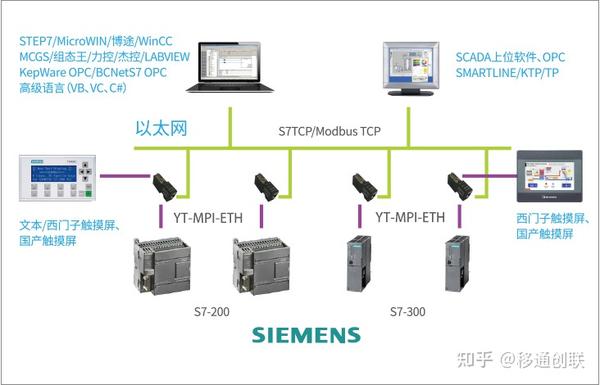

  1. 移通创联YT-MPI-ETH适用于西门子S7-300/S7-400/西门子数控840D、840DSL等 PLC 控制系统的以太网通讯，在PLC通讯口与Profibus电缆之间以轮循通讯的方式传输数据，能够以12 M比特率的传输速率进行信号传输，并带有内置的终端匹配电阻。 支持西门子S7以太网通讯驱动，包括MicroWIN，支持WinCC以TCP/IP方式直连S7-200。

    工具原料

    • 西门子PLCS7-300
    • win7
    • 移通创联以太网转换模块YT-MPI-ETH


    方法/步骤



    西门子 S7-300/400 采用转以太网模块YT-MPI-ETH连接 MCGS，可以采用：S7TCP 驱动

    一．采用 S7TCP 驱动

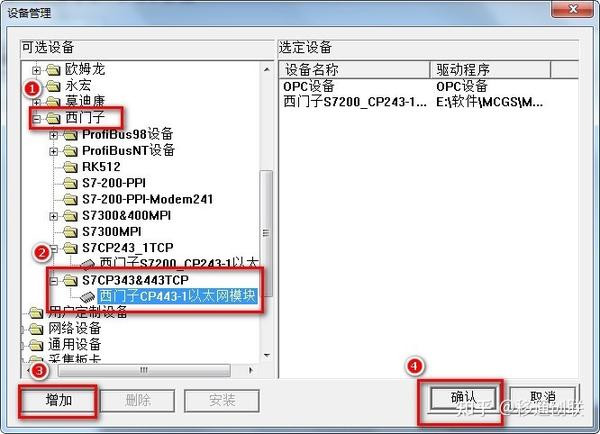

    1、打开昆仑通态 MCGS 组态环境——设备窗口，在设备管理器中选择【PLC-西门子-S7CP343&443TCP-西门子 CP443-1 以太网模块】；


  1. 2

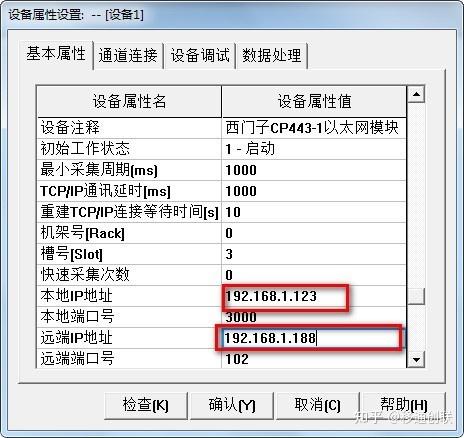

    2、在设备属性设置中，将计算机的 IP 地址填入【本地 IP 地址】，模块的 IP 地址填入【远端 IP地址】，【远端端口号】填入 102；


  1. 3

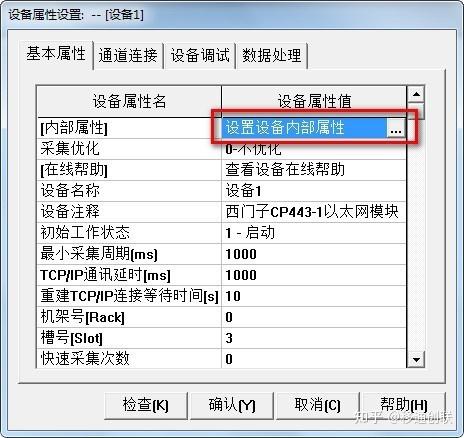

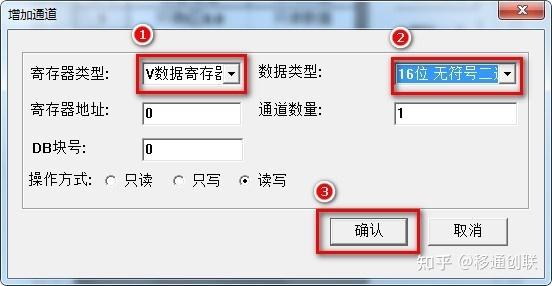

    3、点击【设置设备内部属性】，弹出设置窗口，点击【增加通道】进行变量的新建；



  1. 4
    4、新建变量后点击“快速连接变量”，再点击“启动设备调试”，进行变量的监视。
