S7300通过移通创联以太网模块连MODBUSTCP服务器

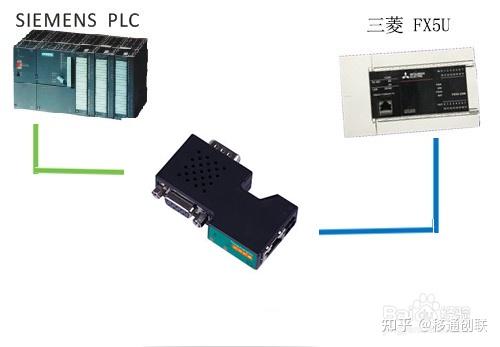

本实例介绍移通创联以太网转换模块YT-MPI-ETH（以下简称 YT-MPI-ETH）的 ModbusTCP 客户机功能，以西门子 S7-300（CPU315-2DP）与三菱 FX5U 交换数据为例。本数据交换采用 ModbusTCP 协议实现，其他支持 ModbusTCP从站协议的PLC（如施耐德 PLC、西门子PLC 等），均可实现该数据交换，步骤类似不再重复介绍。对于支持 ModbusTCP 从站协议的仪表，S7-300 可直接通过移通创联以太网转换模块YT-MPI-ETH以太网模块进行仪表的数据采集。如下图所示：
移通创联以太网转换模块YT-MPI-ETH 的 DB9 公口（X1）连接 S7-300 的 网口，FX5U 自带以太网口与 YT-MPI-ETH 的以太网口通过交换机连接，移通创联以太网转换模块YT-MPI-ETH通过 NetDevice 工具配置交换命令，实现实时高效的 S7-300 与FX5U 之间的数据交换。
该功能基于 YT-MPI-ETH的 ModbusTCP 主站功能实现，通过Device进行主站命令配置，无须 PLC 编程，提高了应用开发的速度和便捷性。

工具/原料

• 西门子PLCS7-300
• win7
• 移通创联以太网转换模块YT-MPI-ETH

方法/步骤

1. 1
   1.1 配置 FX5U

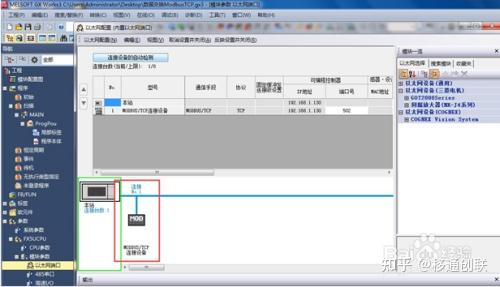

   1.1.1、打开GX Work3，新建项目，以太网配置（内置以太网口）中，配置“Modbus/TCP 连接设备”。


1. 2

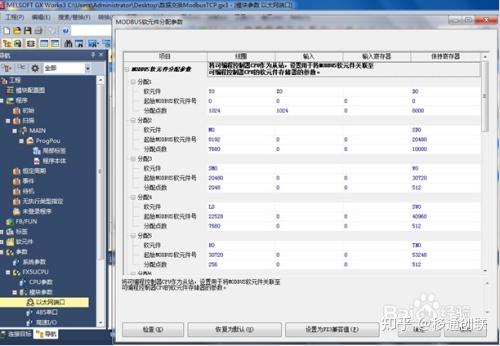

   1.1.2、编辑 PLC 软元件分配，按下表配置所示，D0 映射的Modbus 地址为 40001（HoldingRegister 的 0 地址）；


1. 3
   1.2配置移通创联以太网转换模块YT-MPI-ETH以太网模块数据交换命令

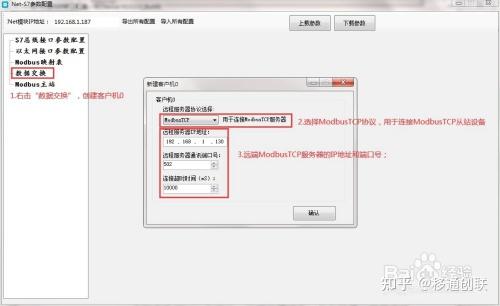

   1.2.1、新建客户机
   【1】 点击数据交换，右键创建新的客户机 0；
   【2】 选择 ModbusTCP 协议，用于连接远端的 ModbusTCP 从站设备，此例中为 FX5U 网口，该网口通过上一章的配置，已经支持 ModbusTCP 服务器功能，且 PLC 的数据和 Modbus 地址映射关系也已配置；
   【3】 远程服务器的 IP 地址为 FX5U 的 IP 地址，这里设置为 192.168.1.130；远程服务器的通讯端口号，默认为 502；连接超时时间默认为 10s；
   【4】 点击确认，创建客户机。


1. 4

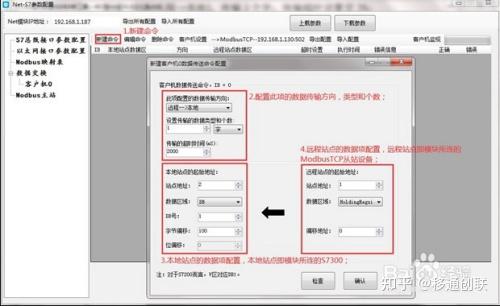

   1.2.2、在客户机中配置数据交换命令
   【1】 点击新建命令（S7-300 的 DB1.DBW100 读取 FX5U 的D0）
   【2】 选择[远程→本地]，传输 1 个字；传输超时设置层 2s；
   【3】 本地站点（S7-300）设置 YT-MPI-ETH 所在总线的 PLC 的站地址，数据区域选择 DB 块，DB 号为1，字节偏移为 100，位偏移忽略；
   【4】 远程站点（FX5U）的 D0 由上一章映射表可知被映射成 HoldingRegister 的 0 地址；故数据区域选择 HoldingRegsiter，偏移地址填 0，站点地址是 ModbusTCP 协议中的单元号，这边由于 FX5U 不是网关，故可忽略；
   【5】 点击“检查”按钮可进行规则检查，点击“确认”按钮即可生成命令。


1. 5

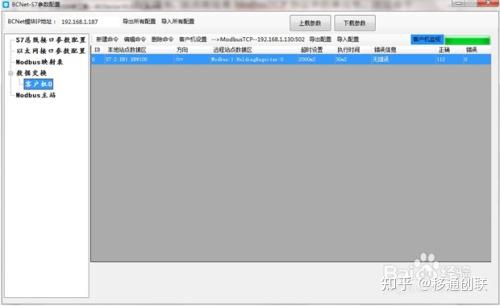

   1.2.3、客户机监视
   点击客户机监视按钮，【错误信息】为无错误，且【正确】有数据跳动，说明通信成功。


1. 6
   1.3 验证数据交换

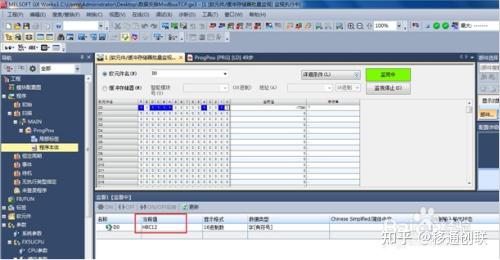

   1.3.1、打开 GX Work3 变量监视表，对 D0 进行数据修改为BC12H;


1. 7

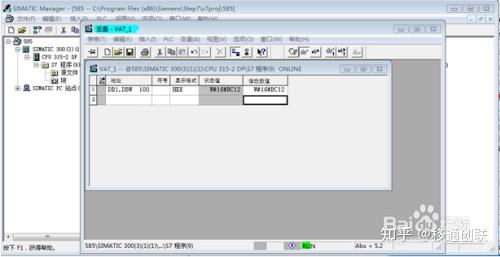

   1.3.2、打开 SIMATIC Manager 变量表，对 DB1.DBW100 进行数据监视，值为 BC12H；


END

注意事项

• 注：移通创联YT-MPI-ETH-Z直通��，扩展的九针母口，支持 MPI/DP 通讯功能，可以连接触摸屏和西门子主站。 移通创联YT-MPI-ETH-Q 桥接型，扩展的九针母口，支持 ModbusRTU 的主从站功能，相当于西门子以太网模块CP343+西门子 Modbus 主从模块 CP341 的功能组合。两个型号的模块，以太网网口的功能完全一致。
