产品简介：
1，YT-PN-01网关能够实现MODBUS接口仪表、变频器、综保、软启动器等设备接入到S71500、S71200、CPU315-2PN/DP、S7400等PROFINET网络系统，是串口PROFINET网关的一种。
2，Modbus TCP转Profinet网关在 ProfiNet 一侧为 ProfiNet 从站，在串口一侧物理接口有RS-485或-232两种，支持MODBUS/RTU主站或从站。
3，MODBUS转PROFINET网关在MODBUS一侧做主站时，可用于一对多集成MODBUS/485从站设备，或一对一集成MODBUS/232设备，形成MODBUS子网连接到PROFINET，实现PROFINET控制器监控MODBUS设备的技术要求。
配置方法：

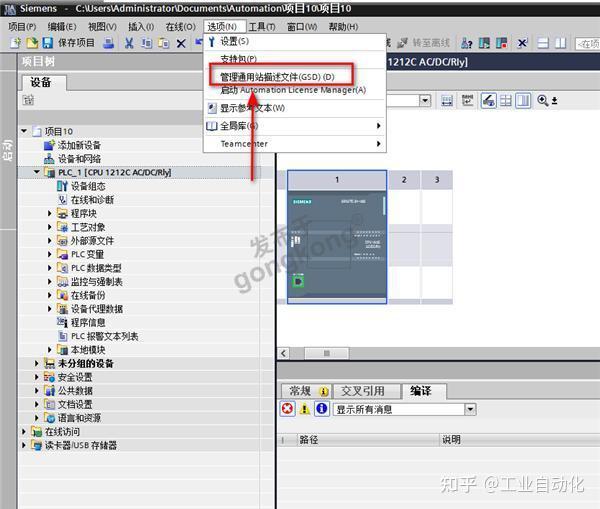

打开博图，新建项目并添加gsd文件。

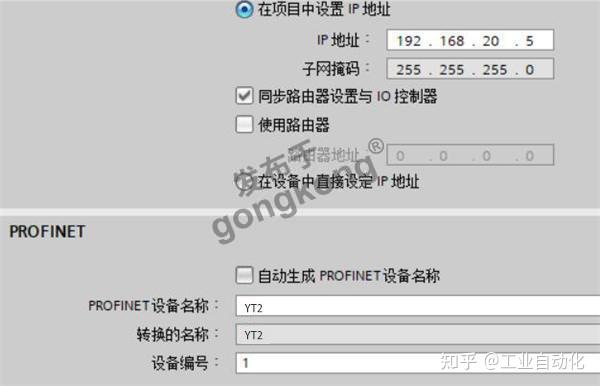

建立Profinet连接，设定ModbusTCP转Profinet设备YT-PN-01网关的IP地址和设备名称，IP要和ModbusTCP转Profinet设备YT-PN-01网关保持在同一网段。

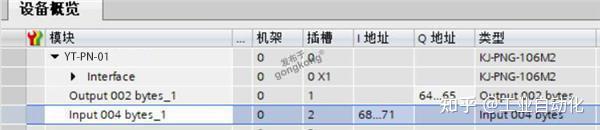

进入设备视图选择输入输出的总数据长度，本例为输出2字节（1个寄存器）输入4字节
（两个寄存器）
从右侧硬件目录中添加所选长度
下载配置到PLC

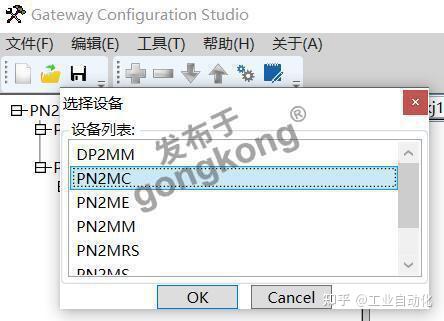

打开ModbusTCP转Profinet设备YT-PN-01网关配置软件进行modbus参数配置，点击红圈中的新建，选择PN2MC

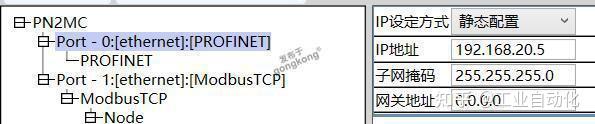

设置ModbusTCP转Profinet设备YT-PN-01网关的IP地址和设备名称，要和PLC组态保持一致

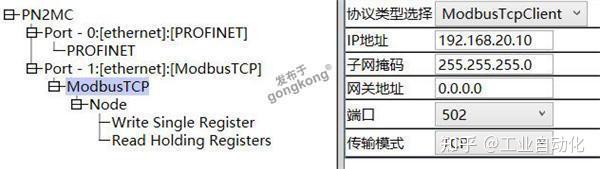

设置Modbus Tcp的本地端口IP，和组态王保持在同一网段不同IP即可

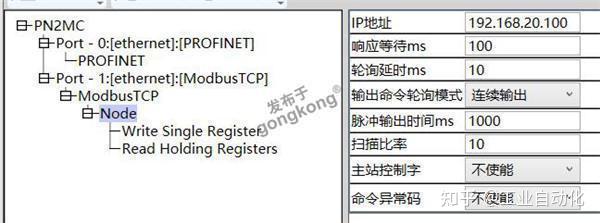

在Modbus TCP上右键点击插入，在下级NODE中填写从站服务器的IP
注意：响应等待代表等待从站响应的等待时间。
轮询延时代表从站响应后间隔多久再发送下一条命令。
配置组态王，设定Modbus服务器参数。

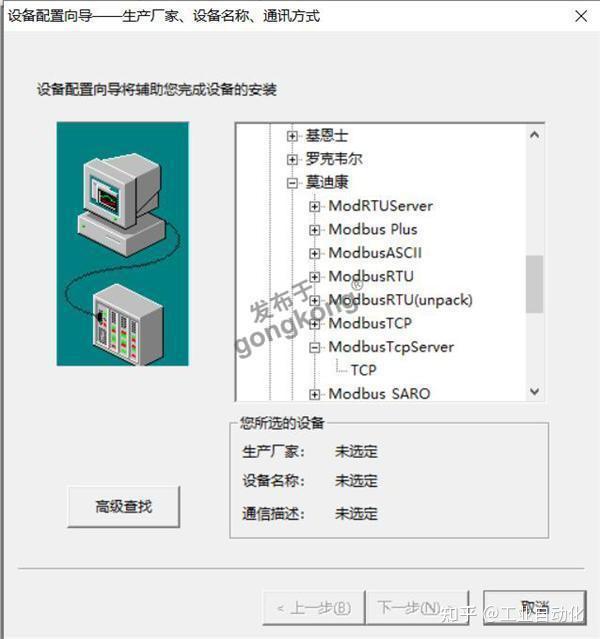

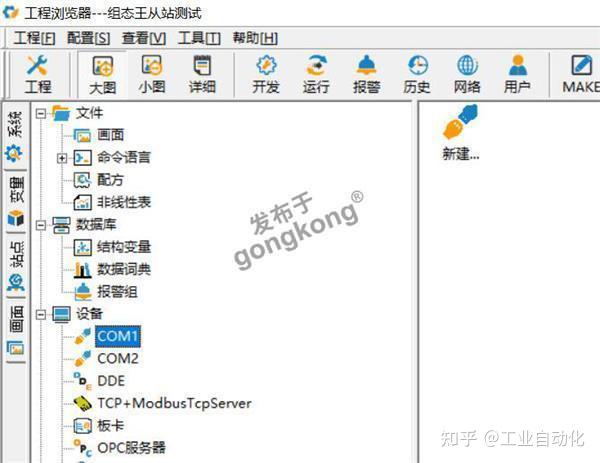

新建项目点击COM1右边的新建设定TCP参数。在设备驱动中的莫迪康中找到ModbusTCP Server下面的TCP单击下一步。

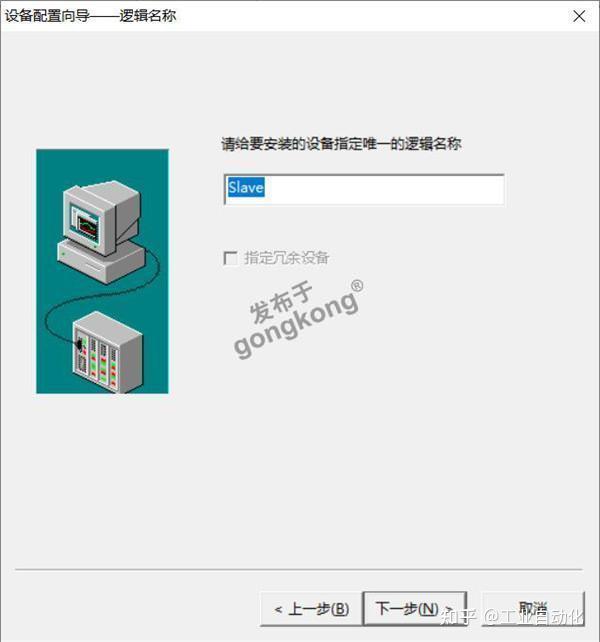

起一个连接设备的名字，单击下一步

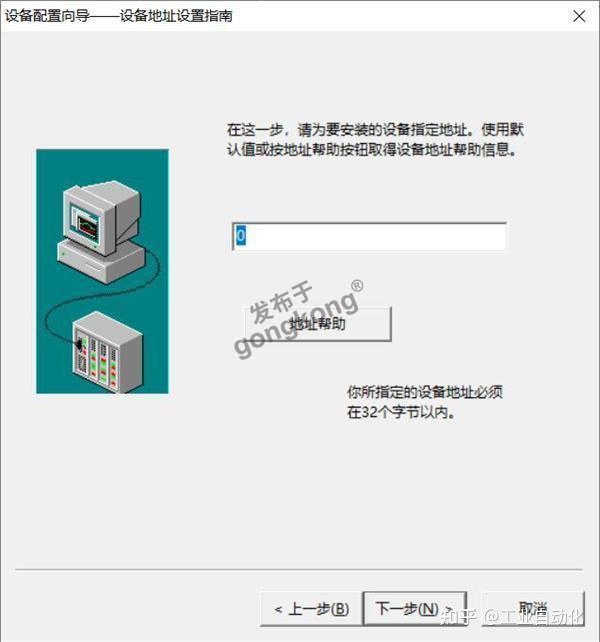

输入服务器的IP地址，因为是组态王做从站所以填写0即可

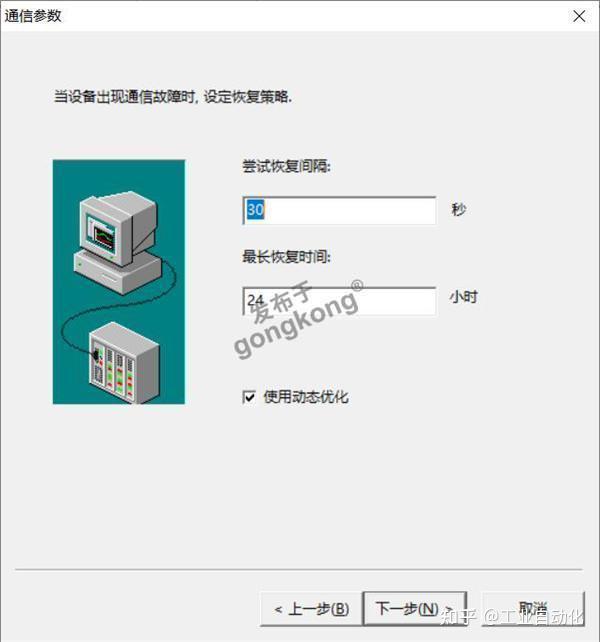

重新连接参数默认即可，直接单机下一步完成设置。

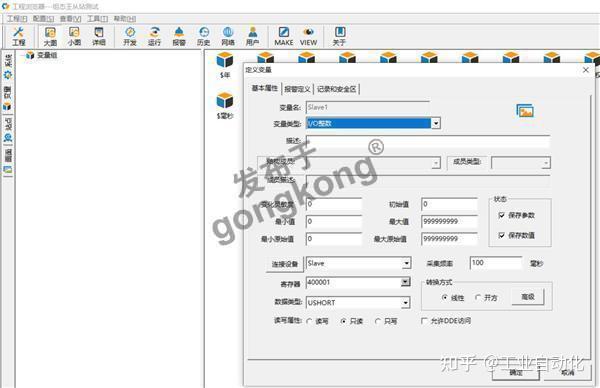

在变量选项中点击新建，命名为Slave1设置变量类型为I/O整数，连接设备选择刚才设置的Slave寄存器地址设置为40000区中的1，因为组态王中起始地址从1开始，所以对应ModbusTCP转Profinet设备YT-PN-01网关的地址为0
数据类型选择USHORT采集频率为100ms，同样新建变量Slave2,地址为400002，对应ModbusTCP转Profinet设备YT-PN-01网关地址1，读写属性用03功能码的话可设置为读写。

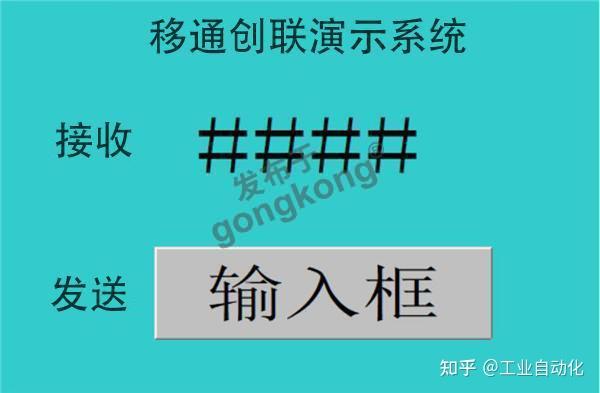

单机画面，新建一个视图界面。

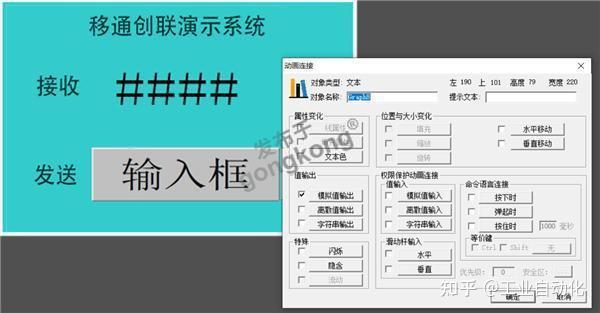

双击####的显示区域，设置连接。

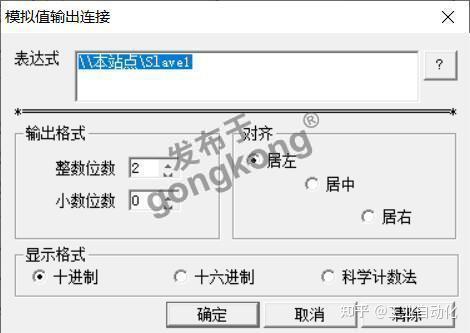

选择模拟值输出，表示用来显示PLC的Q地址发送的数据。表达式处点击问号选择Slave1的链接（等于寄存器地址为0）

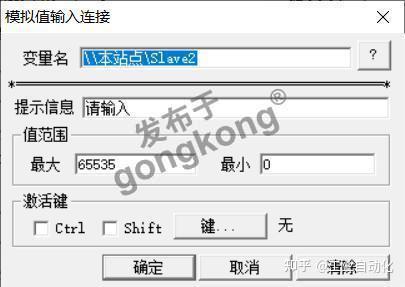

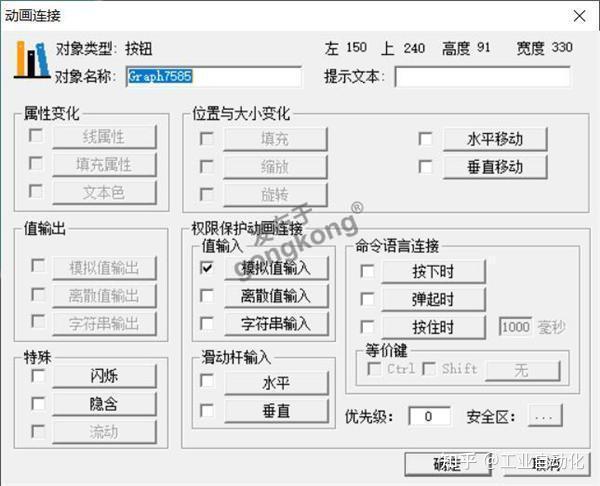

输入框处同样双击，表示用来向PLC的I址发送数据
在问号处选择Slave2（对应寄存器地址为1）
保存后运行系统。

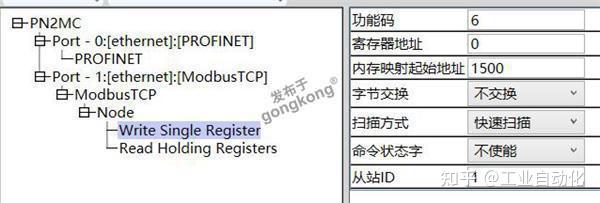

设置写单寄存器（06H功能码）对地址0（对应组态王400001的地址）
读保持寄存器（03功能码）读取数量两个，（对应组态王地址400001，400002）

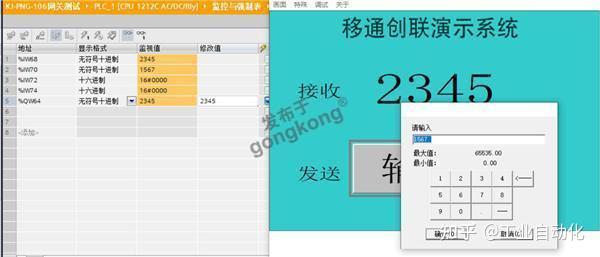

下载后用博图监控。
