一、电池挤压试验机用途：
本机用于模拟各类电池遭受挤压时的情形，以评估其耐挤压性能。
二、电池挤压试验机原理：
被试电池在两个平行平面间被挤压，通过台钳或活塞液压臂施加约13kN的挤压力，挤压持续至液压奘置上压力达到设定上限值，并保压至所需设置测试时间后，设备自动解除挤压；上压盘自动回位，准备下一次测试。
三、电池挤压试验机仪器规格说明
1、力量传动方式：液压驱动
2、挤压方向：
对于圆柱形电池，挤压电池的长轴应与挤压平面平行，垂直于挤压方向
对于方形电池，压力应施方向应垂直于其上限电池表面
对于硬币式或纽扣式电池，采用电池上下两平面与平板平行的方式进行挤压。
3、压力范围：常用13kN。压力显示精度：1N，分辨率：1/100,000压力调节精度：±10.0kg
4、延时功能：0~9999H/M/S可任意设定(时间设定时需考虑油源情况)

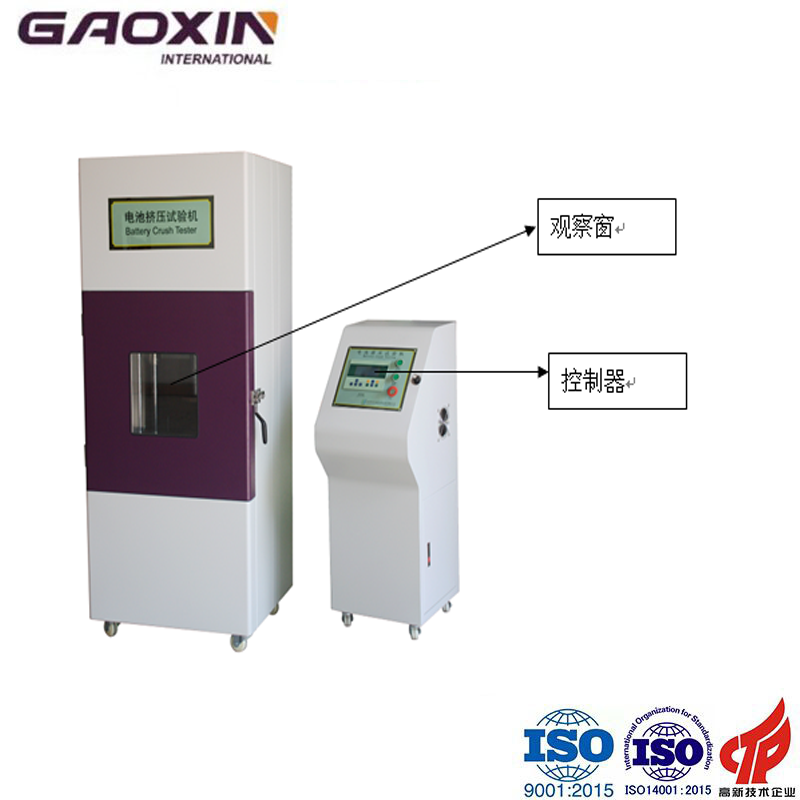

5、箱 门：单开门，双层门，内箱门为不锈钢材质，并加硅胶迫紧条，正面开观察窗
6、观察 窗：正面开观察窗。门 锁：门由强力合页与箱体相连，防爆冷拉手门锁
7、测 试 孔：箱体左侧开有圆形装线口，便于外接电压，电流，温度温度测试连接线
8、排 气 扇：箱子后侧都接有独立排气扇。
9、照明装置：位于测试箱体中，便于观测样品，且易于更换，开始电源键后便可启动
10、机台重量：约220kg
11、使用电源：380V, 50HZ
12、人性设计：1.箱门处装有**感应开关，箱门开启时无法启动试验，保护测试人员**。
13、底座装有4个万向滑轮，可自由移动，方便搬运。
14、测试孔开于箱体左侧，方便外接测试线，如温度感应装置。
四、电池挤压试验机安装条件
1、运行环境要求：室温20℃-40℃的范围内；环境湿度在30%-80%以内。
2、运行电源要求:机台电源为220V。
3、其它：机台需置于水平且有一定强度之地面上安装定位。
4、电池挤压试验机操作步骤：
1）、根据铭牌提示连接正确的电源，确认电源电压为380V。打开电源开关，确认油泵转向正确无误（如油泵反转应换相）。设��预热10分钟。
2）、在控制器上设置所需测试标准值（如13kN），控制器设置步骤如下：
2.1）、电池挤压试验机按键说明:

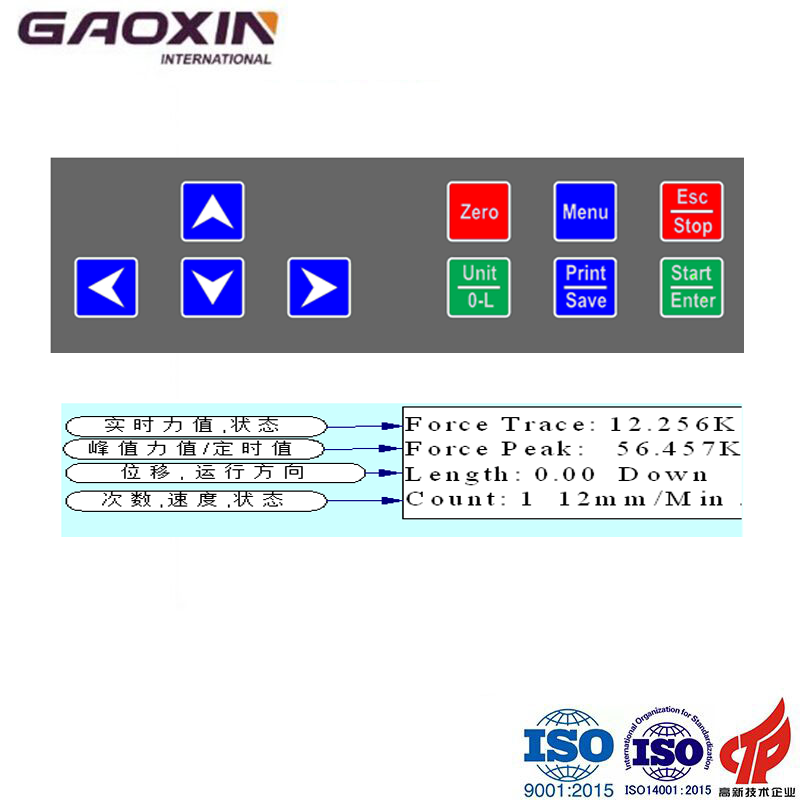

按键排布（如图）
电池挤压试验机开始测试:
在停机状态,按[START]启动测试(但马达不动作,需按’UP’或’DOWN’启动机台),按[STOP]可停止机台运行。
点动:
在机台停止或运行状态,按[UP—上行箭头]或[DOWN—下行箭头]均进入点动状态,按住上箭头则上行,按住下箭头则下行,松开按键后,机台停止运行。
清零显示:
在测试状态或者停机状态,按[ZERO]键将清零力值, 并把峰值清零。
切换显示单位:
按[UNIT]键可以切换显示单位,可在kgf/lbf/N三个单位之间进行转换。
2.2）、电池挤压试验机功能说明:
测试显示（如下图所示）:
力值: 12.256显示当前实时力值,若有负值则显示为:力值-12.256。
峰值: 显示是本次测试的上限值, 若处于保压状态则显示时间值。
U: Kgf 为单位显示.可显示Kgf, Lbf ,N。
电池挤压试验机设置测试参数

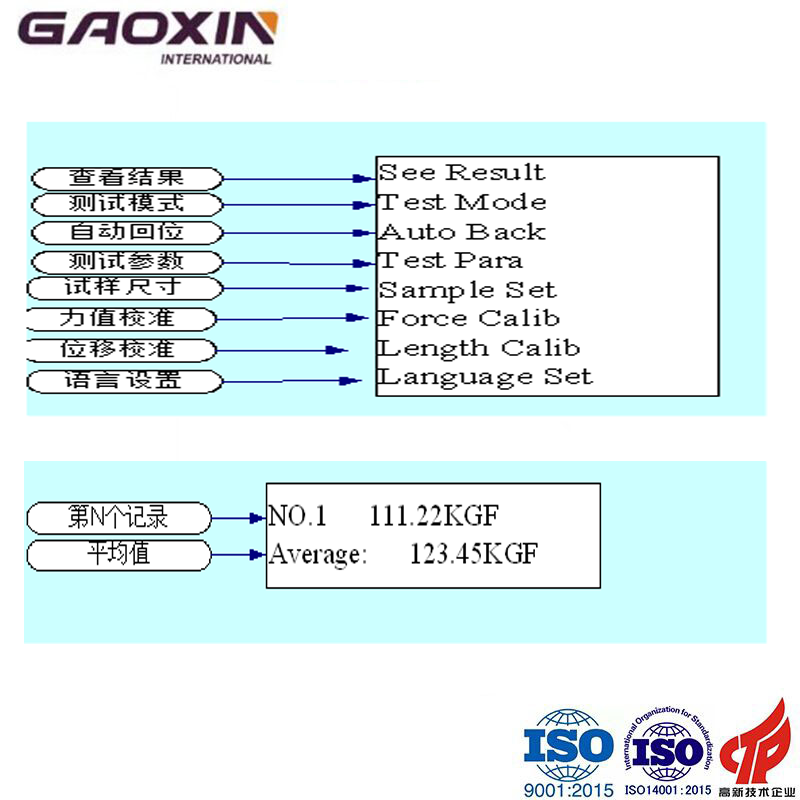

在停机状态下,按[MENU]键进入菜单选择状态,当菜单显示为
按[UP] 或[DOWN]可选择不同功能菜单,时按[START]键进入测试参数设定状态。
1）查看结果子菜单:
注意: 按[ZERO]键可清零所以测试结果,由于内存总是自动保存新的10次测试结果,并且会自动覆盖.若测试已经有10次,则第10次测试将自动覆盖第1次结果.按[STOP]键则退出到停机显示状态, 系统带有30个取点设置, 控[MENU]键可切换到取点结果查看。
测试结果与测试模式相关, 不同的模式会显示不同的结果。
测试模式---TEST MODE:测试模式有4种：（常用到的模式是断裂、力值保持）
a. Break----断裂,b. Hold ----力值保持,c. Fix Length----定位移,d. Fix Force----定力值。
1) 自动回位---AUTO BACK:自动回位模式有4种：
a. Off----回位关闭,b. Limit----限位,c. L=0mm----位移零点,d. Pos----定位点. 当设定回位方式为POS时, 可按[MENU]键切换到定位点菜单, 可输入指定的回位点。
2) 电池挤压试验机测试参数:
在不同的测试模式，具有不同的测试参数，具体如下:
1. 断裂(BREAK):
(1)START POINT----START POINT-%
断裂测试起控点, 可设定范围为0.1%--25.0%, 通常设定为1%, 2%但对于纸品等容易断裂材料建议设为10%, 这个百分比表示是测试时, 力值过到量程的百分比时有断点停机功能。
(2)Break Point----断裂百分比1%~50%,表示力值下降��本次测试峰值的X%时自动停机并自动回位。若本次测试峰值为30kgf,则当力值下降了30*10%=3Kgf, 即力值下降27kgf以下时机台自动停机, 若自动回位功能打开则自动回位。
2.3试样设置(Sample Set)(1) Sample Length----试样的标准长度, 这个参数将参与到伸长率的计算, 需要输入试样的标准长度。
Sample Area----试样面积, 这个参数将参与应力结果显示, 当力值单位切换到Kpa时, 当前力值/试样面积=应力。
五、电池挤压试验机保养程序
1）、清洁：每次试验前后用棉布擦拭仪器保持仪器整洁、干凈。
2）、防锈：打开下盖板，及时检查仪器相对运动部位是否正常运作,适当保养。
3）、如仪器使用频繁，应定期更换液压油。
六﹑电池挤压试验机注意事项:
本仪器尽量不要在下列场合下使用:
1、在振动、摇摆的场合。
2、日光直射的地方。
3、高温、多尘、潮湿的地方。
4、供给本机的交流电应接地良好,确保使用**。
5、严禁使用强溶剂(如:苯、硝基类油)清洗机壳。
6、机内不得注入水和杂物,以防电子组件损坏和触电。
7、本仪器显示器内的拆装及调试只能由计量部门核准的单位和本公司负责,其它人不得擅自拆修。
本册若有疏漏之处,须要加以补充或更正;以及试验仪器因改良**,而变更设计;或是换装较优组件,而使用方法必须另外说明者,均载于本栏。
