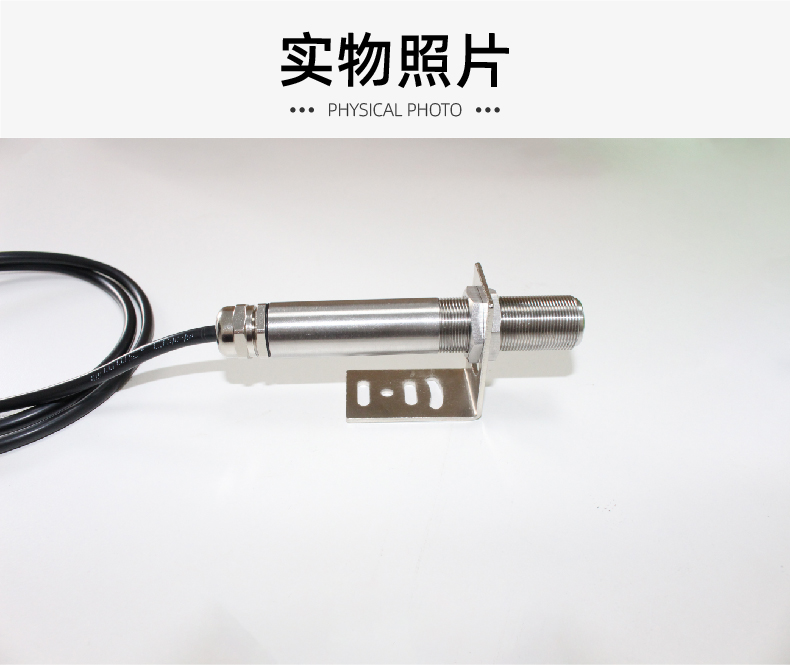

- 产品名称:电压输出红外温度传感器
- 产品型号:SM8701
- 产品展商:sonbest
- 产品文档:无相关文档
简单介绍
SM8701采用工业通用标准接口,方便接入PLC,DCS等各种仪表或系统,用于监测温度等状态量。内部使用了较高精度的传感内核及相关器件,确保产品具有较高的可靠性与**的长期稳定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V/10V、ZIGBEE、Lora、WIFI、GPRS、NB-IOT等多种输出方式。
产品描述
技术参数
技术参数
|
参数值
|
品牌
|
SONBEST/搜博
|
温度测量范围
|
0℃~+300℃(Max 380℃)
|
温度测量精度
|
±1 或 %1(取*大值±3℃)
|
重复测量精度
|
±0.5 或 %0.5(取*大值±2℃)
|
光学分辨率
|
20:1
|
光谱范围
|
18-14um
|
响应时间
|
100ms
|
发射率
|
0.96
|
输出方式
|
RS485/4-20mA/DC0-5V/DC0-10V
|
供电电源
|
DC12~24V 1A
|
外形尺寸
|

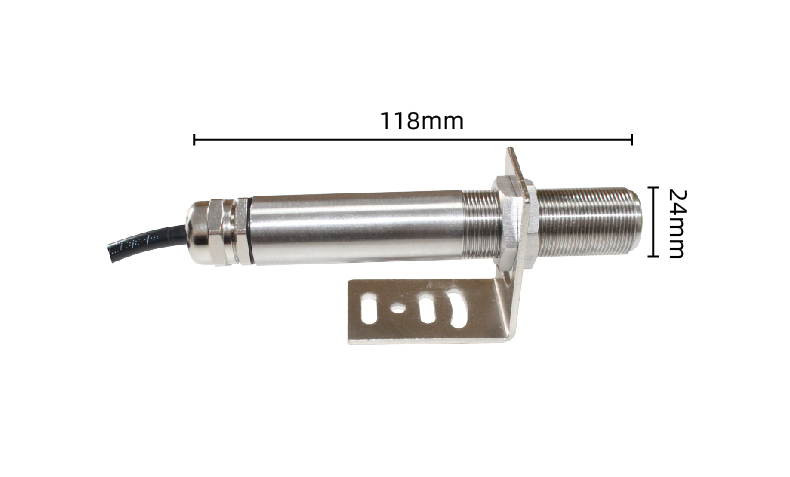

Φ24mm×80mm
|
产品选型
产品设计了RS485,4-20mA,DC0-5V,DC0-10V多种输出方式,根据输出方式的不同,产品分为以下几种型号。
产品型号
|
输出方式
|
SM8701B
|
RS485总线
|
SM8701M
|
4-20mA
|
SM8701V5
|
DC0-5V
|
SM8701V10
|
DC0-10V
|
外形尺寸

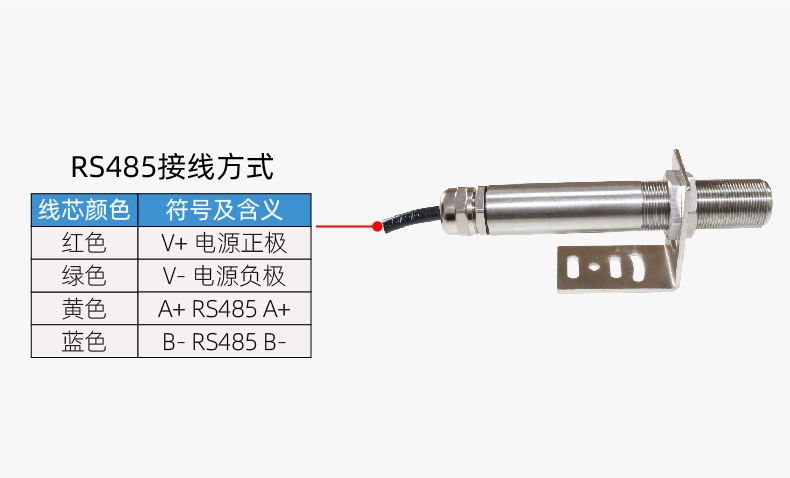

产品接线

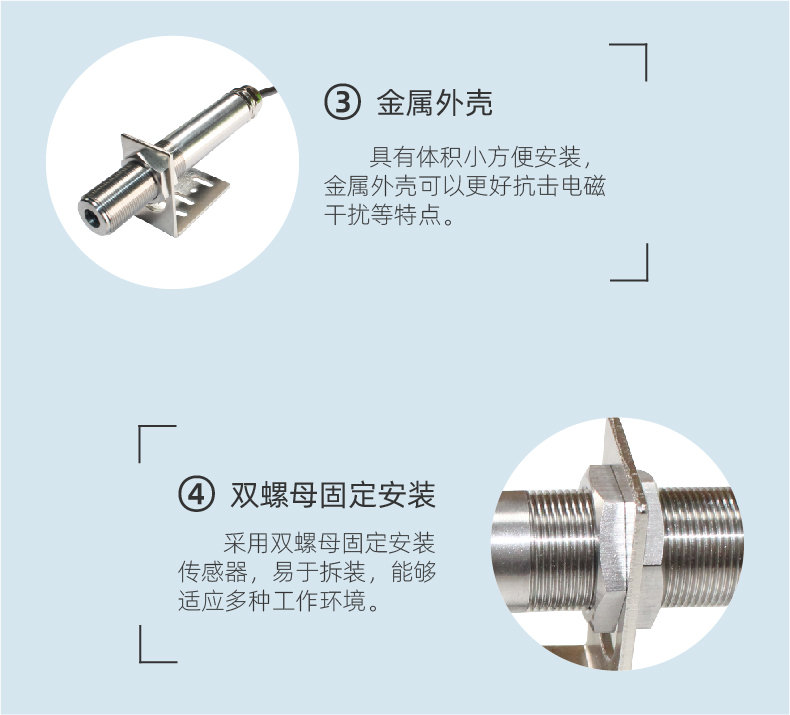

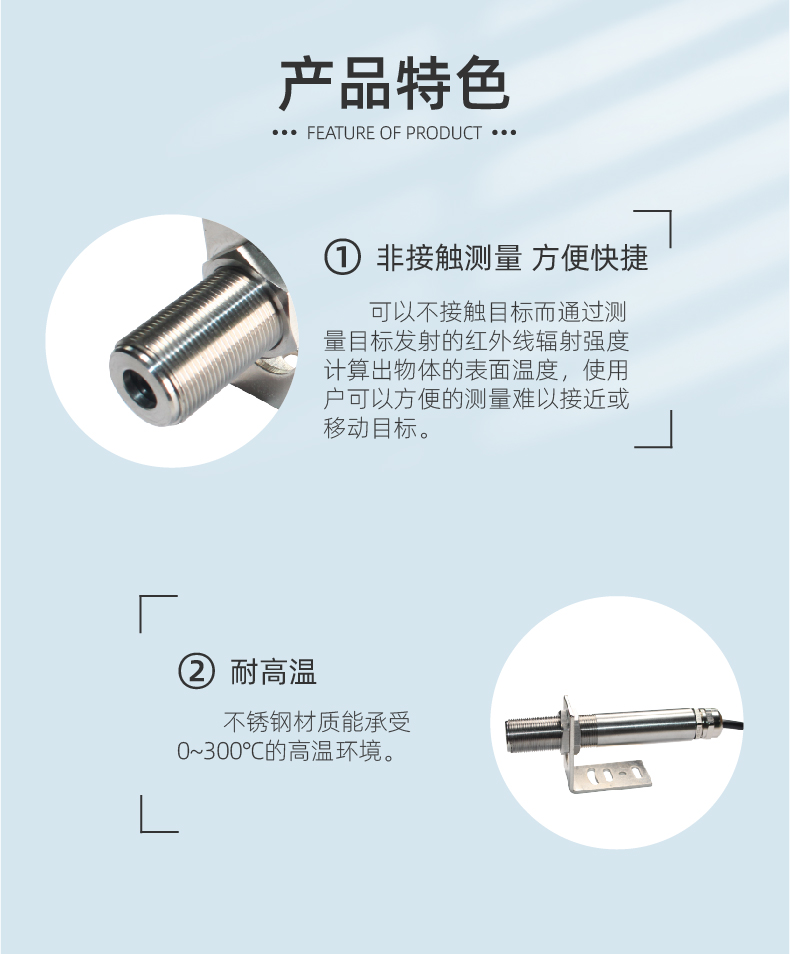

特色与细节

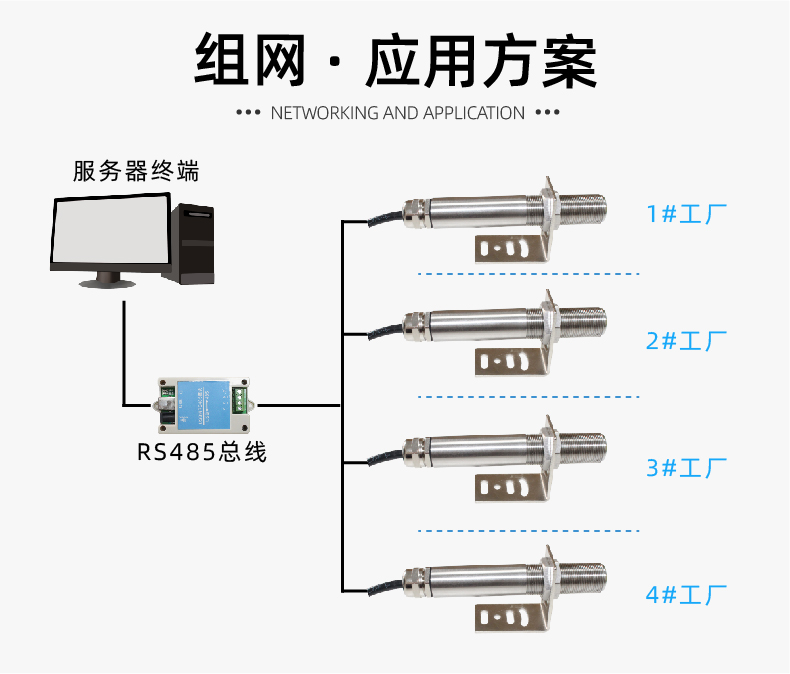

典型应用
RS485型:通讯协议
产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 9600,8,n,1。
1. 读取数据 ( 功能码 0x03)
问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 01 84 0A 。
地址
|
功能码
|
起始地址
|
数据长度
|
校验码
|
01
|
03
|
00 00
|
00 01
|
84 0A
|
对于正确的问询帧,设备会响应数据:01 03 02 00 79 79 A6 ,响应格式:
地址
|
功能码
|
长度
|
数据1
|
校验码
|
01
|
03
|
02
|
00 79
|
79 A6
|
数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,假设数据倍率为100,则真实值为121/100=1.21,其它以此类推。
当值为负数时,数据是以补码的形式上传的。通常通过判断值是否大于32768的方法来判断正负。当接收到的值大于32768时即为负值,前值减去65535除以100即为真实值。比如接收到的温度数据为62999(十六进制F617),则真实值=(62999-65535)/100=-25.36。
2. 数据地址表
组态地址
|
寄存器地址
|
寄存器说明
|
数据类型
|
值范围
|
40001
|
00 00
|
温度寄存器
|
只读
|
0~65535
|
40101
|
00 64
|
型号编码
|
读/写
|
0~65535
|
40102
|
00 65
|
测点总数
|
读/写
|
1~20
|
40103
|
00 66
|
设备地址
|
读/写
|
1~249
|
40104
|
00 67
|
波特率
|
读/写
|
0~6
|
40105
|
00 68
|
通讯模式
|
读/写
|
1~4
|
40106
|
00 69
|
协议类型
|
读/写
|
1~10
|
4-20mA电流型:温度与电流计算
例设量程为0~300℃,模拟量输出为4~20mA电流信号时,温度与电流的计算关系如公式所示:C=(300-0)*(X-4)÷(20-4)+0,其中300为温度量程上限,0为量程下限,20为电流输出量程上限,4为下限,X为当前读出的电流值,C为计算出来的温度值,常用数值列表如下:
电流 X(mA)
|
温度值 C(℃)
|
计算过程
|
4
|
0.0
|
(300-0)*(4-4)÷(20-4)+0
|
5
|
18.8
|
(300-0)*(5-4)÷(20-4)+0
|
6
|
37.5
|
(300-0)*(6-4)÷(20-4)+0
|
7
|
56.3
|
(300-0)*(7-4)÷(20-4)+0
|
8
|
75.0
|
(300-0)*(8-4)÷(20-4)+0
|
9
|
93.8
|
(300-0)*(9-4)÷(20-4)+0
|
10
|
112.5
|
(300-0)*(10-4)÷(20-4)+0
|
11
|
131.3
|
(300-0)*(11-4)÷(20-4)+0
|
12
|
150.0
|
(300-0)*(12-4)÷(20-4)+0
|
13
|
168.8
|
(300-0)*(13-4)÷(20-4)+0
|
14
|
187.5
|
(300-0)*(14-4)÷(20-4)+0
|
15
|
206.3
|
(300-0)*(15-4)÷(20-4)+0
|
16
|
225.0
|
(300-0)*(16-4)÷(20-4)+0
|
17
|
243.8
|
(300-0)*(17-4)÷(20-4)+0
|
18
|
262.5
|
(300-0)*(18-4)÷(20-4)+0
|
19
|
281.3
|
(300-0)*(19-4)÷(20-4)+0
|
20
|
300.0
|
(300-0)*(20-4)÷(20-4)+0
|
如表所示,当测量值8mA时,当前温度为75℃。
DC0-5V电压型:温度与电压计算
例设量程为0~300℃,模拟量输出为0~5V电压信号时,温度与电压的计算关系如公式所示:C=(300-0)*(X-0)÷(5-0)+0,其中300为温度量程上限,0为量程下限,5为电压输出量程上限,0为下限,X为当前读出的电压值,C为计算出来的温度值,常用数值列表如下:
电压 X(V)
|
温度值 C(℃)
|
计算过程
|
0
|
0.0
|
(300-0)*(0-0)÷(5-0)+0
|
1
|
60.0
|
(300-0)*(1-0)÷(5-0)+0
|
2
|
120.0
|
(300-0)*(2-0)÷(5-0)+0
|
3
|
180.0
|
(300-0)*(3-0)÷(5-0)+0
|
4
|
240.0
|
(300-0)*(4-0)÷(5-0)+0
|
5
|
300.0
|
(300-0)*(5-0)÷(5-0)+0
|
如表所示,当测量值2.5V时,当前温度为150℃。
DC0-10V电压型:温度与电压计算
例设量程为0~300℃,模拟量输出为0~10V电压信号时,温度与电压的计算关系如公式所示:C=(300-0)*(X-0)÷(10-0)+0,其中300为温度量程上限,0为量程下限,10为电压输出量程上限,0为下限,X为当前读出的电压值,C为计算出来的温度值,常用数值列表如下:
电压 X(V)
|
温度值 C(℃)
|
计算过程
|
0
|
0.0
|
(300-0)*(0-0)÷(10-0)+0
|
1
|
30.0
|
(300-0)*(1-0)÷(10-0)+0
|
2
|
60.0
|
(300-0)*(2-0)÷(10-0)+0
|
3
|
90.0
|
(300-0)*(3-0)÷(10-0)+0
|
4
|
120.0
|
(300-0)*(4-0)÷(10-0)+0
|
5
|
150.0
|
(300-0)*(5-0)÷(10-0)+0
|
6
|
180.0
|
(300-0)*(6-0)÷(10-0)+0
|
7
|
210.0
|
(300-0)*(7-0)÷(10-0)+0
|
8
|
240.0
|
(300-0)*(8-0)÷(10-0)+0
|
9
|
270.0
|
(300-0)*(9-0)÷(10-0)+0
|
10
|
300.0
|
(300-0)*(10-0)÷(10-0)+0
|
如表所示,当测量值5V时,当前温度为150℃。
